製品ハイライト

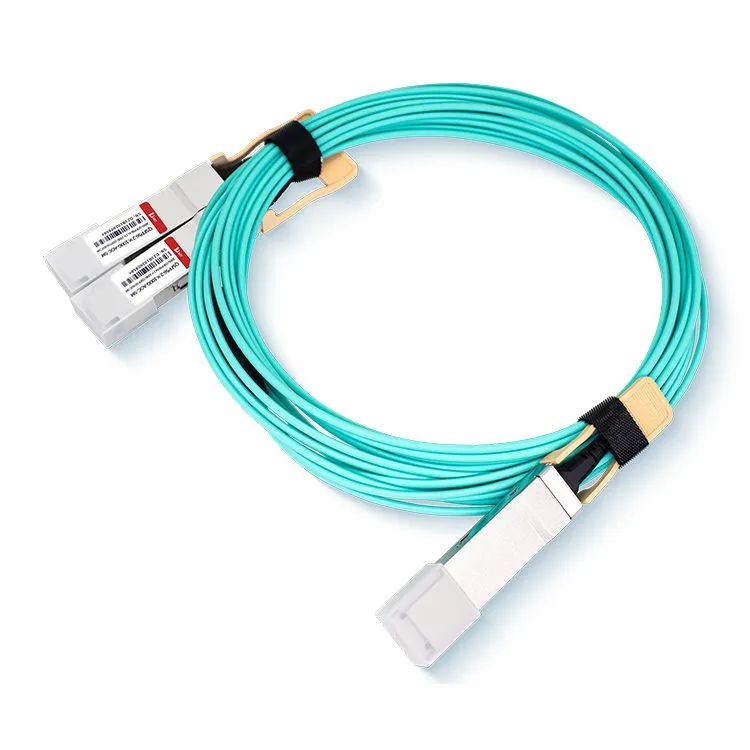

● QSFP56 200G から 2 つの QSFP28 100G へのブレークアウト付きアクティブ光ケーブル
● チャネルあたり最大 53.125Gbps のデータレート PAM4 変調
● 850nm VCSEL アレイと PD アレイを統合
●DDM機能搭載
● ホットプラグ対応
● 低消費電力、<4W on 200G end, <3W on 100G end
● 商用動作ケース温度範囲: 0 度～70 度
● ROHS2に準拠しています。0
アプリケーション
● データセンターとクラウド ネットワーク
● 200G InfiniBand HDR システム
人気ラベル: QSFP56 200G から 2X100G ブレイクアウト AOC ケーブル、中国 QSFP56 200G から 2X100G ブレイクアウト AOC ケーブルのメーカー、サプライヤー、工場, ケーブルデジタルサイネージタイプブレイクアウトケーブル, ケーブルスマートフォンタイプのブレイクアウトケーブル, カスタムブレイクアウトケーブル, ハードドライブブレイクアウトケーブル, QSFP56-2x100G-AOC, 頑丈なブレイクアウトケーブル
絶対最大定格
|
製品 |
モジュラ ション |
プロトコル |
名目金利 |
仕様 |
|||||
|
アグリゲート (Gbps) |
電気 レーン (グボー) |
ppmの |
高速 電気 |
FEC前 最大BER |
リンク |
||||
|
200G 終わり |
PAM4の |
IEEE802.3cd |
212.5 |
26.5625 |
±100 |
200ガウイ-4 |
1E-6用 インフィニバンド HDR;の 2.4E-4用 200GBASの E-SR4 |
0.5 ~ 100m |
|
|
100Gあたり 終わり |
PAM4 |
IEEE802.3cd |
106.25 |
26.5625 |
±100 |
200ガウイ-4 |
|||
|
パラメータ |
シンボル |
ユニット |
分 |
マックス |
|
|
ケース動作温度 |
トップ |
程度 |
0 |
70 |
|
|
保存温度範囲 |
つ |
程度 |
-40 |
85 |
|
|
相対湿度 |
RH |
% |
0 |
85 |
|
|
電源電圧 |
Vcc |
V |
-0.5 |
3.6 |
|
推奨動作条件
|
パラメータ |
シンボル |
ユニット |
分 |
タイプ |
マックス |
|
|
動作ケース温度 範囲 |
TCAの |
℃ |
0 |
/ |
70 |
|
|
電源電圧 |
Vccの |
V |
3.135 |
3.3 |
3.465 |
|
電気ポートの定義
|
パラメータ |
シンボル |
ユニット |
分 |
タイプ |
マックス |
注意事項 |
|
供給電圧 |
VCCの |
V |
3.135 |
3.3 |
3.465 |
|
|
消費電力 |
パソコン |
W |
4 |
200G終了 |
||
|
3 |
100G終了 |
|||||
|
送信機 |
||||||
|
入力差動インピーダンス |
リン |
Ω |
80 |
100 |
120 |
|
|
シングルエンドデータ入力スイング |
VIN (税込) |
mVp-p |
90 |
500 |
||
|
送信禁止電圧 |
VDIS |
V |
2 |
VCCホスト |
||
|
送信イネーブル電圧 |
ヴェン |
V |
VEE |
VEE+0.8 |
||
|
送信フォルトアサート電圧 |
VFAの |
V |
2 |
VCCHOST |
||
|
送信障害デアサート電圧 |
VFDA |
V |
ヴィー |
VEE+0.8 |
||
|
受信機 |
||||||
|
シングルエンドデータ出力スイング |
VODの |
mVp-p |
200 |
500 |
||
|
ロスフォルト |
VLOSFT |
V |
2 |
VCCホスト |
||
|
LOS 通常 |
VLOSNRの |
V |
ヴィー |
VEE+0.8 |
||
|
差動終端の不一致 |
% |
10 |
||||
|
IIC通信 |
||||||
|
IICクロック周波数 |
- |
KHz |
/ |
100 |
400 |
|
|
時計のストレッチ |
- |
私たち |
/ |
/ |
500 |
|
モジュールのメモリマップ
CMISに対応 改訂 4.0/SFF8636
注文情報
|
部品番号 |
説明 |
|
Q56-2Q28-200G-1M |
200G QSFP56 SR4 ～ 2xQSFP28 SR2 AOC 1M |
|
Q56-2Q28-200G-3M |
200G QSFP56 SR4 ～ 2xQSFP28 SR2 AOC 3M |
|
Q56-2Q28-200G-5M |
200G QSFP56 SR4 ～ 2xQSFP28 SR2 AOC 5M |
|
Q56-2Q28-200G-7M |
200G QSFP56 SR4 ～ 2xQSFP28 SR2 AOC 7M |
|
Q56-2Q28-200G-10M |
200G QSFP56 SR4 ～ 2xQSFP28 SR2 AOC 10M |
|
Q56-2Q28-200G-15M |
200G QSFP56 SR4 ～ 2xQSFP28 SR2 AOC 15M |
|
Q56-2Q28-200G-20M |
200G QSFP56 SR4 ～ 2xQSFP28 SR2 AOC 20M |
|
Q56-2Q28-200G-30M |
200G QSFP56 SR4 ～ 2xQSFP28 SR2 AOC 30M |
|
Q56-2Q28-200G-40M |
200G QSFP56 SR4 ～ 2xQSFP28 SR2 AOC 40M |
|
Q56-2Q28-200G-50M |
200G QSFP56 SR4 ～ 2xQSFP28 SR2 AOC 50M |
|
Q56-2Q28-200G-xxM |
200G QSFP56 SR4 ～ 2xQSFP28 SR2 AOC xxM |
よくある質問
1. アクティブ光ケーブルとは何ですか?
A: アクティブ光ケーブル (AOC) は、光ファイバー技術と電気コンポーネントを統合し、長距離にわたるデータ信号の転送を可能にする高速データ伝送ケーブルです。データセンター、ハイパフォーマンスコンピューティング、ネットワーキングシステムなどのアプリケーションで頻繁に利用されます。
2. アクティブ ケーブルとパッシブ ケーブルの違いは何ですか?
A: 要約すると、アクティブ ケーブルとパッシブ ケーブルは両方とも信号を送信するという目的を果たしますが、アクティブ ケーブルには信号をアクティブに管理および強化するための電子コンポーネントが組み込まれているのに対し、パッシブ ケーブルは信号送信のために導電性材料の固有の特性のみに依存しています。 。
3. アクティブな光ケーブルの最大長はどれくらいですか?
A: アクティブな光ケーブルの最大長は、ケーブルの品質、データ速度、使用される特定のテクノロジーなどの要因によって異なります。ただし、アクティブ光ケーブルは、パッシブ ケーブルと比較して、大幅に長い伝送距離に達する可能性があります。場合によっては、アクティブ光ケーブルは、テクノロジーとアプリケーションに応じて、最大数百メートル、さらには数キロメートルの伝送距離を達成できます。具体的な最大長は、アクティブ光ケーブルのメーカーが提供する製品仕様によって異なることに注意することが重要です。
