D-netの光トランシーバモジュールサービス
● 互換性サポート:D-NET は、光モジュールが大手メーカーの機器と互換性があることを確認するための互換性サービスを提供しています。
● パーソナライズされたサービス:D-NET は、自社製品の OEM カスタマイズ オプションを提供します。ご要望に応じて、お客様はニーズに合わせた色のロゴラベルを作成することができます。
● 標準納期:3日間
● 広範な配送ソリューション:D-NET は、SF、FedEx、DHL、UPS などの評判の高い宅配会社と協力して、信頼性の高い配送サービスを保証します。
特徴
● 1.25Gbpsの動作データレート
● 以下の範囲の 18- 波長 CWDM DFB LD トランスミッタを備えています。
● 1270nm ～ 1610nm、40nm ステップ
● SFP MSA および SFF-8472 規格に準拠
● SONET OC-24-LR-1 仕様との互換性
●RoHS対応
● +3.3V 単一電源で駆動
● デュプレックス LC コネクタを備えたホットプラグ可能な SFP フットプリント
● 動作ケース温度範囲:
● 標準: 0 度～+70 度
アプリケーション
●ギガビットイーサネット
● ファイバーチャネルスイッチインフラストラクチャ
● ルーター/サーバーインターフェース
●その他の光伝送システム
製品詳細
20- ピン SFP コネクタを備えたこのモジュールは、ホットプラグ機能をサポートします。シングルモードファイバーで使用するために特別に設計されています。受信機セクションには、光ヘッダー内に取り付けられた統合型 InGaAs 検出器プリアンプ (IDP) と制限ポストアンプ IC が組み込まれています。
人気ラベル: sfp-1g-cwdm-1270-40、中国 sfp-1g-cwdm-1270-40 メーカー、サプライヤー、工場, SFP-1G-CWDM-1270-80SFP-1G-CWDM-1270-40
絶対最大定格
|
パラメータ |
シンボル |
分. |
典型的な |
マックス. |
ユニット |
|
保管温度 |
TS |
-40 |
+85 |
程度 |
|
|
供給電圧 |
VCC |
-0.5 |
3.6 |
V |
|
|
相対湿度 |
RH |
0 |
90 |
% |
推奨動作環境
|
パラメータ |
シンボル |
分. |
典型的な |
マックス. |
ユニット |
|
ケース動作温度 |
Tc |
0 |
+70 |
程度 |
|
|
供給電圧 |
VCC |
3.15 |
3.45 |
V |
|
|
消費電流 |
Icc |
300 |
ミリアンペア |
||
|
データレート |
GBE |
1.25 |
Gbps |
||
|
FC |
1.063 |
Gbps |
電気的特性
(トップ =0 ～ 70度、VCC=3.135 ～ 3.465 ボルト)
|
パラメータ |
シンボル |
分. |
典型的な |
マックス. |
ユニット |
注記 |
|
|
送信部 |
|||||||
|
入力差動インピーダンス |
Rで |
85 |
100 |
115 |
Ω |
|
|
|
シングルエンドデータ入力スイング |
Vin PP |
400 |
2000 |
mVp-p |
|||
|
送信禁止電圧 |
VD |
2.0 |
Vcc |
V |
|||
|
送信イネーブル電圧 |
VJP |
0 |
0.8 |
V |
|||
|
送信障害 |
故障 |
送信_f |
2.0 |
V |
|||
|
普通 |
送信_n |
0 |
V |
||||
|
受信部 |
|||||||
|
シングルエンドデータ出力スイング |
ヴァウト、pp |
370 |
1800 |
MV |
|||
|
ロスフォルト |
Vロスフォルト |
2 |
Vcc |
V |
|||
|
LOS 通常 |
V負けもしないm |
0 |
0.8 |
V |
|||
光学パラメータ
(TOP =0 ～ 70 度、VCC=3.135 ～ 3.465 ボルト)
|
パラメータ |
シンボル |
分. |
典型的な |
マックス. |
ユニット |
注記 |
|
送信部 |
||||||
|
中心波長 |
λc |
λ-6 |
λ |
λ+6.5 |
nm |
|
|
スペクトル幅(-20dB) |
△λ |
1 |
nm |
|||
|
サイドモード抑制比 |
SMSR |
30 |
dB |
|||
|
光出力パワー |
P外 |
-5 |
0 |
dBm |
1 |
|
|
光学的な立ち上がり/立ち下がり時間 |
tr / tf |
260 |
ps |
2 |
||
|
消光比 |
ER |
8.2 |
dB |
|||
|
光出力用アイマスク |
IEEE802.3z準拠(クラス1レーザーセーフティ) |
|||||
|
受信部 |
|
|||||
|
光入力波長 |
λc |
1260 |
1620 |
nm |
||
|
受信機の過負荷 |
Pオル |
-8 |
dBm |
3 |
||
|
受信感度 |
セン |
-24 |
dBm |
3 |
||
|
RX_LOS アサート |
ロス A |
-40 |
dBm |
|||
|
RX_LOS アサート解除 |
ロス D |
-25 |
dBm |
|||
|
RX_LOS ヒステリシス |
ロスH |
0.5 |
dB |
|||
|
一般仕様 |
||||||
|
データレート |
BR |
1.063/1.25 |
Gb/秒 |
|||
|
ビットエラー率 |
BER |
10-12 |
||||
|
最大。 9/125μm SMF@1.25Gb/s でサポートされるリンク長 |
Lマックス |
40 |
km |
|||
|
総システム予算 |
ポンド |
21 |
dB |
|||
注記
1. 光パワーが SMF に投入されます。
2. 20-80%.
3. PRBS 27 で測定-110時に-12BER
注文情報
|
部品番号 |
説明 |
|

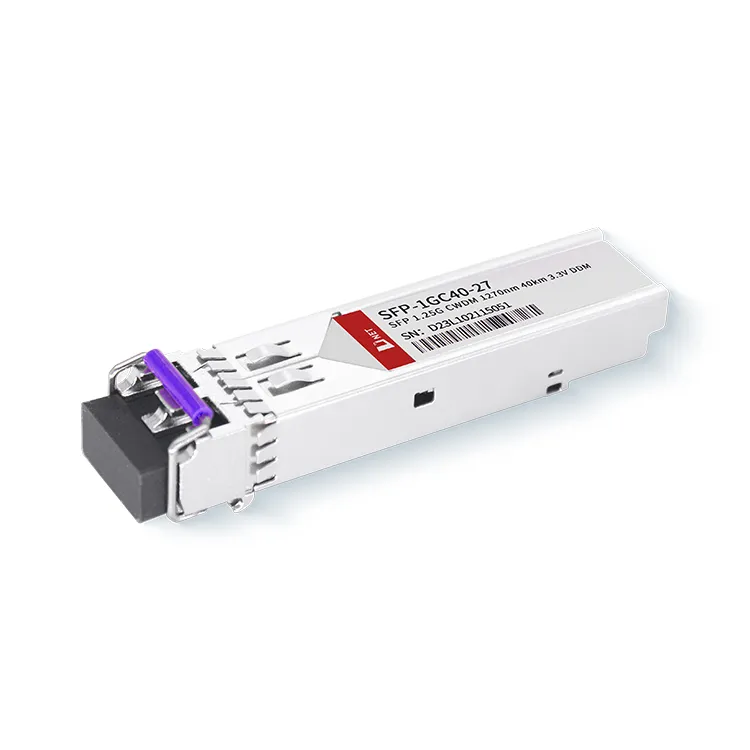

SFP-1GC40-27 |
1.25Gb/s 40km CWDM SFP トランシーバー ホットプラグ可能、デュプレックス LC、+3.3V、1270nm、CWDM DFB、シングルモード、DDM |
よくある質問
1. CWDM SFP 1470 の距離はどれくらいですか?
A: D-NET の SFP-1GC40-27 の最大伝送距離は 40 キロメートルで、1.25 Gbps のデータ速度をサポートします。
2. 1.25 g SFP と互換性があるものは何ですか?
A: 1.25G-SFP-550D SFP トランシーバーは、SFP MSA および SFF-8472 に完全に準拠しています。したがって、1.25G 光モジュールは大多数のネットワーク デバイスと互換性があります。
3. SFP モジュールに互換性があるかどうかを確認するにはどうすればよいですか?
A: (1) LC、SC などのコネクタのタイプ。
(2) モード (シングルモードまたはマルチモード)。
(3) 850 nm、1310 nm、1550 nm などの波長。
(4) DDM サポート。
(5) 1.25Gbpsなどの速度。
