アプリケーション
●10GBASE-ZR/ZWイーサネット
● SONET OC-192/SDH STM-64
●10Gファイバーチャネル
●OTN OTU2e
製品詳細

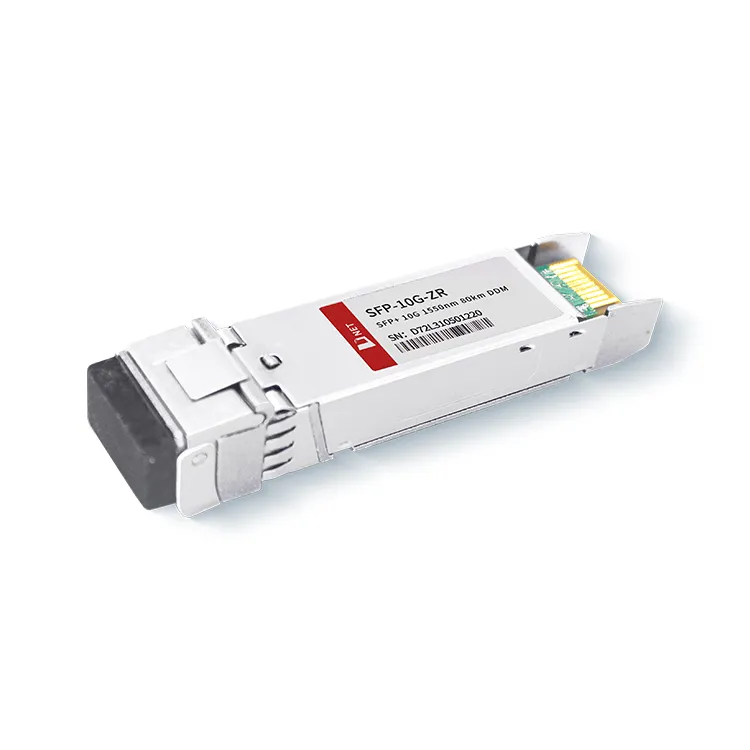

D-NET の 10G SFP+ ZR 80KM トランシーバ モジュールは、10Gb/秒のシリアル電気データ ストリームを 10Gb/秒の光出力信号に変換し、またその逆に、10Gb/秒の光入力信号を 10Gb/秒のシリアル電気データに変換します。ストリーム。このモジュールは、完全準拠の SFP フォーム ファクタに準拠しており、ホットプラグ対応を提供し、光ポートへの簡単なアップグレードを容易にし、電磁干渉 (EMI) 放射を確実に低く抑えます。
人気ラベル: SFP+10G ZR 1550nm 80km トランシーバー モジュール、中国 SFP+10G ZR 1550nm 80km トランシーバー モジュールのメーカー、サプライヤー、工場, 互換性パスSFP+トランシーバー, 災害復旧ネットワークSFP+トランシーバー, インストールしやすいパスSFP+トランシーバー, パフォーマンスパスSFP+トランシーバー, SFP-10G-er, SFP-10G-LR
絶対最大定格
|
パラメータ |
シンボル |
分. |
典型的な |
マックス. |
ユニット |
|
|
保管温度 |
TS |
-40 |
+85 |
程度 |
||
|
ケース動作温度 |
コマーシャル |
TA |
0 |
70 |
程度 |
|
|
産業用 |
TA |
|||||
|
最大電源電圧 |
Vcc |
-0.5 |
4 |
V |
||
|
相対湿度 |
RH |
0 |
85 |
% |
||
電気的特性
(TOP=0 ～ 70 度、VCC=3.135 ～ 3.465 ボルト)
|
パラメータ |
シンボル |
分. |
典型的な |
マックス. |
ユニット |
注記 |
|
供給電圧 |
Vcc |
3.135 |
3.465 |
V |
||
|
消費電流 |
Icc |
500 |
ミリアンペア |
|||
|
消費電力 |
P |
1.8 |
W |
|||
|
送信部 |
||||||
|
入力差動インピーダンス |
Rで |
100 |
Ω |
1 |
||
|
Tx 入力シングルエンド DC 電圧許容差 (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
差動入力電圧振幅 |
ヴィン、pp |
180 |
700 |
mV |
2 |
|
|
送信禁止電圧 |
VD |
2 |
Vcc |
V |
3 |
|
|
送信イネーブル電圧 |
VJP |
ヴィー |
ヴィー+0.8 |
V |
||
|
受信部 |
||||||
|
シングルエンド出力電圧許容差 |
V |
-0.3 |
4 |
V |
||
|
Rx出力差動電圧 |
Vo |
300 |
850 |
mV |
||
|
Rx 出力の立ち上がり時間と立ち下がり時間 |
Tr/Tf |
30 |
ps |
4 |
||
|
ロスフォルト |
VLOS障害 |
2 |
Vccホスト |
V |
5 |
|
|
LOS 通常 |
VLOS ノルム |
ヴィー |
ヴィー+0.8 |
V |
5 |
|
光学パラメータ
(TOP=0 ～ 70 度、VCC=3.135 ～ 3.465 ボルト)
|
パラメータ |
シンボル |
分. |
典型的な |
マックス. |
ユニット |
注記 |
|
送信部 |
||||||
|
中心波長 |
λt |
1530 |
1550 |
1565 |
nm |
|
|
スペクトル幅 |
△λ |
0.3 |
nm |
|||
|
平均光パワー |
パブ |
0 |
+5 |
dBm |
1 |
|
|
光パワーOMA |
ポマ |
-2.1 |
dBm |
|||
|
レーザーオフパワー |
ポフ |
-30 |
dBm |
|||
|
消光比 |
ER |
8.2 |
dB |
|||
|
送信機分散ペナルティ |
TDP |
3.0 |
dB |
2 |
||
|
相対強度ノイズ |
リン |
-128 |
dB/Hz |
3 |
||
|
光学的リターンロス許容値 |
21 |
dB |
||||
|
受信部 |
||||||
|
中心波長 |
λr |
1260 |
1600 |
nm |
||
|
受信感度 |
セン |
-23 |
dBm |
4 |
||
|
ストレス過敏症 (OMA) |
センST |
-21 |
dBm |
4 |
||
|
ロス・アサート |
ロスA |
-34 |
- |
dBm |
||
|
ロスデザート |
ロスD |
-24 |
dBm |
|||
|
ロスヒステリシス |
ロスH |
0.5 |
dB |
|||
|
過負荷 |
土 |
-7 |
dBm |
5 |
||
|
受信機の反射率 |
Rrx |
-26 |
dB |
|||
注記
1. 12dB の反射。
2. 平均電力の数値は、IEEE802.3ae に基づく参考情報のみです。
3. TWDP 数値では、ホストボードが SFF-8431 に準拠している必要があります。 TWDP は、IEEE802.3ae の条項 68.6.6.2 で提供される Matlab コードを使用して計算されます。
注文情報
|
部品番号 |
説明 |
|
SFP-10G-ZR |
10G SFP+ ZR 80KM トランシーバー モジュール、ホットプラグ可能、デュプレックス LC、+3.3V、1550nm EML&APD、シングル モード |
よくある質問
1. 10G ZRの通信範囲はどれくらいですか?
A: 10G 80KM の場合、1550nm の光出力パワーと波長 (1550nm) は光スペクトル アナライザで検証されています。実際の (シミュレートされていない) SMF、シングルモード ファイバー ケーブルでの最大到達距離は 80km です。
2. SFP ER と ZR の違いは何ですか?
A: SFP-10G-ER は、シングルモード光ファイバーで最大 40 km の伝送距離を実現します。 SFP-10G-ZR は 1550nm の波長を持ち、標準シングルモード ファイバで最大 80 km の伝送距離をサポートし、10GBASE-ZR / ZW イーサネットおよび 10G ファイバ チャネルで広く使用されています。
3. 10G ZR SFP の光送信パワー範囲はどれくらいですか?
A: D-NET の 10G 80KM 1550nm モジュールの最大光送信パワーは 4.0 dBm、最小は 0 dBm です。
