説明

技術的なパラメーター

製品の特徴

●最大25.78Gbpsのビットレートに対応。

●ホットプラグ可能なSFP+フットプリントを備えています。

●1310nm DFBレーザーとPINフォトダイオードを搭載し、SMFで最大10kmの伝送が可能です。

●SFP+ MSAおよびSFF-8472仕様に準拠し、デュプレックスLCレセプタクルを備えています。

●RoHS対応

●単一+3.3V電源で動作します。

●リアルタイムデジタル診断モニタリングを搭載

●動作ケース温度範囲: 標準 0 度から +70 度

アプリケーション

●25GBASE-LR

製品詳細

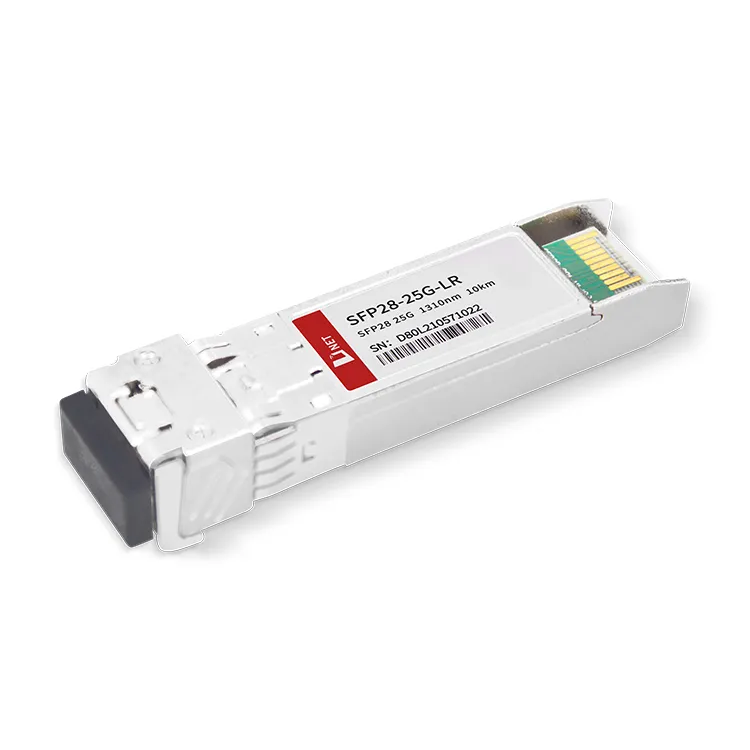

SFP28 トランシーバは、25.78Gbps のデータレートをサポートし、シングルモードファイバ (SMF) で 10km の伝送距離を実現できる、高性能でコスト効率の高いモジュールです。

これらのトランシーバは、DFB レーザトランスミッタ、トランスインピーダンスプリアンプ (TIA) と統合された PIN フォトダイオード、および MCU コントロールユニットの 3 つの主要コンポーネントで構成されています。すべてのモジュールはクラス I レーザー安全規格に準拠しています。

人気ラベル: SFP28 25G LR 10KM トランシーバーモジュール、中国 SFP28 25G LR 10KM トランシーバーモジュールのメーカー、サプライヤー、工場, SFP28-25G-LR SFP28-DWDM-C21 SFP28-25G-SR SFP28-CWDM-1270

絶対最大定格

パラメータ	シンボル	分	マックス	ユニット
供給電圧	Vcc	-0.5	4	V
保管温度	つ	-40	+85	程度
動作湿度	-	5	85	%

推奨動作条件

パラメータ	シンボル	分	典型的な	マックス	ユニット
動作ケース温度	TCの	0		+70	程度
電源電圧	Vcc	3.135	3.30	3.465	V
電源電流	Icc			400	ミリアンペア
データレート			25.78		Gbpsの

光学的および電気的特性

パラメータ		シンボル		分	典型的な	マックス	ユニット	注意事項
送信機
中心波長			λc	1270	1310	1350	海里
スペクトル幅(-20dB)			Δλ			1	nm
サイドモード抑制比			SMSRの	30	-		デシベル
平均出力電力			P_外	-6		2	dBmの	1
消光比			人	3.5			デシベル
データ入力スイング差動			V_で	180		850	mVの	2
入力差動インピーダンス			Z_で	90	100	110	Ω
送信無効化	無効にする			2.0		Vccの	V
送信無効化	有効にする			0		0.8	V
送信障害	故障			2.0		Vccの	V
送信障害	普通			0		0.8	V
受信機
中心波長			λc	1260		1600	海里
受信感度						-13.3	dBmの	3,4
受信機の過負荷						2	dBmの	3,4
LOS ディアサート			ロス_D			-15	dBmの
LOS アサート			ロス_A	-30			dBmの
LOSヒステリシス				0.5			デシベル
データ出力スイング差動			V_外	300		900	mVの	5
ロス			高い	2.0		Vccの	V
ロス			低い			0.8	V

注:
1. 光パワーが SMF に投入されます。
2. PECL 入力、内部で AC 結合され終端されています。
3. PRBS 231-1 テストパターン @25.78Gps で測定、BER は 5×10-5 以下。
4. PRBS 231-1 テストパターン @10.3125Gps で測定、BER は 1×10-12 以下。
ビット 110.3 およびビット 118.3 は、内部リタイマーまたは CDR のロックモードを制御します。デフォルト値は「1」です。

5. 内部で AC 結合。

A2h のビット 110.3	A2h のビット 118.3	RXデータレート	送信データレート	RX CDRのステータス	TX CDR のステータス
高/1	高/1	24.33G/25.78G	24.33G/25.78G	CDR セレクト	CDR セレクト
高/1	低い/0	24.33G/25.78G	9.95G/10.31G	CDR セレクト	CDRバイパス
低い/0	高/1	9.95G/10.31G	24.33G/25.78G	CDRバイパス	CDR セレクト
低い/0	低い/0	9.95G/10.31G	9.95G/10.31G	CDRバイパス	CDRバイパス
