説明

技術的なパラメーター

特徴

● IEEE Std 802に準拠。3-2005ギガビット
イーサネット 1000Base-LX
● SFF-8074iに準拠した仕様と
SFF-8472、リビジョン 9.5
● デジタル診断モニタリングが利用可能
● 非冷却1310nmファブリペロー（FP）レーザー
● 最大1.25Gb/sの双方向データリンク
●デュプレックスLCコネクタ準拠
● 単一 +3.3V DC 電源
● ホットプラグ可能なSFPフットプリント
● クラス1レーザー安全認証
● 動作温度オプション
-(商業) -10oC ～ +70oC
-(拡張) -10oC から +85oC
-(工業用) -40oC ～ +85oC
● 9/125µm SMFで最大10km
● RoHS準拠

アプリケーション

● 1.25Gb/s イーサネット 1000Base-LX
● 1.0625Gb/s ファイバーチャネル
● エンタープライズルーター

製品詳細

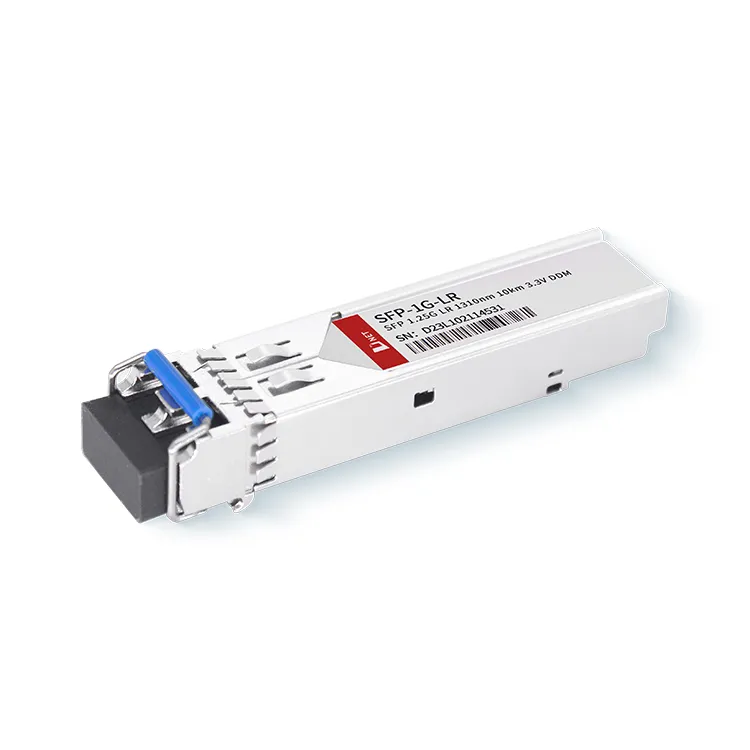

1.25G 1310nm 10km SFP 光モジュールは、光通信ネットワーク向けの多用途で信頼性の高いソリューションであり、優れた信号品質と安定性で長距離の高速データ伝送を実現します。IEEE Std 802.3-2005 ギガビットイーサネット 1000Base-LX およびファイバーチャネル FC-PI-2 Rev.8.0 に準拠しています。

人気ラベル: SFP 1G 1000base LR 10km 1310nm、中国SFP 1G 1000base LR 10km 1310nmメーカー、サプライヤー、工場, SFP-1G-LR SFP-1G-er SFP-1G-er

絶対最大定格

絶対最大定格を超えるストレスは、デバイスに永久的な損傷を引き起こす可能性があります。これらは絶対ストレス定格のみです。これらの条件、またはデータシートの動作セクションに記載されている条件を超えるその他の条件では、デバイスの機能的な動作は保証されません。長期間にわたって絶対最大定格にさらされると、デバイスの信頼性に悪影響を与える可能性があります。

パラメータ	シンボル	分イムム	マックスイムム	ユニット
保管温度	T_S	-40	85	^oC
相対湿度	右の	5	95	%
供給電圧	V_CC	-0.5	4.0	V

推奨動作条件

パラメータ		シンボル	分	タイプ	マックス	ユニット
動作ケース温度	DNET-03S10-31	T_C	-10	25	70	^oC
動作ケース温度	DNET-03S10-31I	T_C	-40	25	85	^oC
供給電圧		V_CC	3.135	3.3	3.465	V
データレート		-	-	1.25 1.0625	-	ギガビット/秒

トランシーバーの電気的特性

パラメータ	シンボル	最小	典型的な	最大	ユニット	ノート
モジュール供給電流	ICC について	-	-	220	ミリアンペア	-
トランスミッタ差動入力電圧（TD +/-）	-	300	-	2200	ミリボルト_P-P	1
受信機差動出力電圧 (RD +/-)	-	600	-	1200	ミリボルト_P-P	2
低速出力: 送信機障害(TX_FAULT) / 信号喪失 (LOS)	ヴォー	2.0	-	Vccの	V	3
低速出力: 送信機障害(TX_FAULT) / 信号喪失 (LOS)	巻	0	-	0.8	V	-
低速出力: 送信機無効 (TX_DISABLE)、MOD_DEF 1、MOD_DEF 2	VIHの	2.0	-	Vcc	V	4
低速出力: 送信機無効 (TX_DISABLE)、MOD_DEF 1、MOD_DEF 2	ヴィル	0	-	0.8	V	-

ノート
1. 内部的に AC 結合され、100Ω 差動負荷に終端されます。
2. 内部的に AC 結合されていますが、100Ω 差動終端またはシリアライザ/デシリアライザ内部が必要です。
3. ホストボード上の 4.7KΩ-10KΩ 抵抗を使用して VCCT,R に外部プルアップします。
4. Mod_Def1とMod_Def2は、ホストボード上の4.7KΩ-10KΩ抵抗でVに外部プルアップする必要があります。_CCT、R.

送信機の光学特性

パラメータ	シンボル	最小	典型的な	最大	ユニット	ノート
光パワーの起動	ポ	-9	-6	-3	dBmの	-
中心波長範囲	λc	1270	1310	1355	ナノメートル	-
消光比	元	9	-	-	デシベル	-
スペクトル幅(RMS)	Δλ	-	-	4	ナノメートル	-
総ジッター	TJさん	-	-	266	追伸	-
分散ペナルティ	-	-	-	1	デシベル	-
光立ち上がり/立ち下がり時間	T_上昇/T_秋	-	-	260	追伸	-
Pout @TX-Disable アサート	P_オフ	-	-	-45	dBmの	-

注文情報

部品番号	説明
SFP-1G-10KM	1.25Gb/s シングルモード SFP トランシーバ 1000BASE-LX

製品の説明

1. 1310nm はどの帯域ですか?
A: これは「O バンド」に属し、1260～1360nm のファイバー波長範囲、1310nm のダイオードレーザーを使用します。

2. 1G LX SFP はどのくらいの距離まで到達できますか?
A: 1.25Gb/s シングルモード SFP トランシーバー 1000BASE-LX は、標準の 1310nm LX SFP 光モジュールであり、伝送距離は最大 10km に達します。1.25Gbps のデータレートで動作します。

3. SFP 上の LX とは何を意味しますか?
A: LX は長距離伝送を表し、{{0}}nm (通常は 1310nm) で動作し、IEEE Std 802.3-2005 ギガビットイーサネット 1000Base-LX およびファイバーチャネル FC-PI-2 Rev.8.0 に準拠しています。
