製品詳細

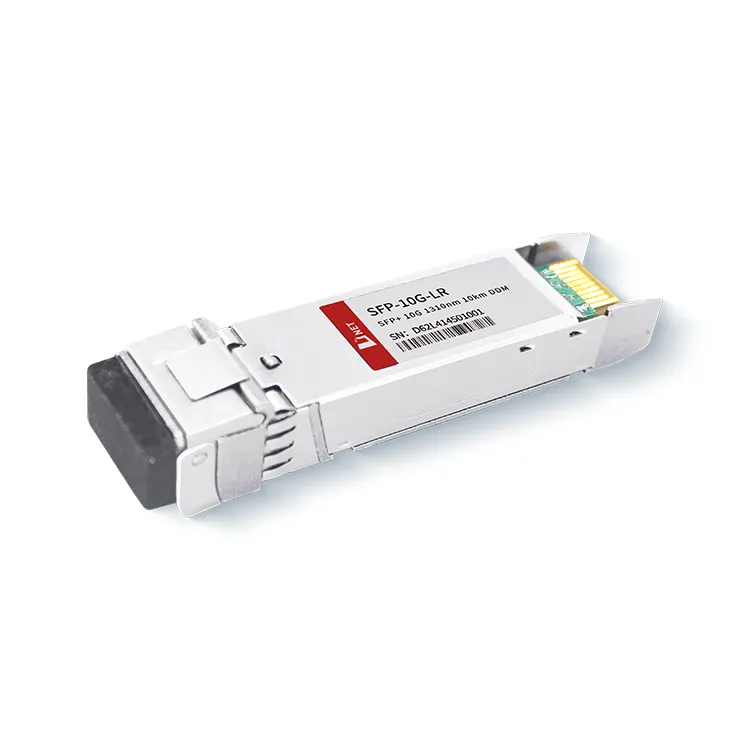

D-NET の 10G LR 10KM モジュールは、SFF-8431、SFF-8432、および IEEE 802.3ae 10GBASE-LR 規格に準拠しています。長距離光通信で一般的に使用される周波数である 1310nm の波長で動作します。このモジュールは、完全準拠の SFP フォーム ファクタに準拠しており、ホットプラグ対応を提供し、光ポートへの簡単なアップグレードを容易にし、電磁干渉 (EMI) 放射を確実に低く抑えます。
人気ラベル: SFP+ 10G LR 10km トランシーバー モジュール、中国 SFP+ 10G LR 10km トランシーバー モジュールのメーカー、サプライヤー、工場, 帯域幅集約型ネットワークSFP+トランシーバー, 診断パスSFP+トランシーバー, 移行パスSFP+トランシーバー, SFP-10G-LR, SFP-10-Zr, パスSFP+トランシーバーのアップグレード
絶対最大定格
|
パラメータ |
シンボル |
分. |
典型的な |
マックス. |
ユニット |
|
|
保管温度 |
TS |
-40 |
+85 |
程度 |
||
|
ケース動作温度 |
コマーシャル |
TA |
0 |
70 |
程度 |
|
|
産業用 |
-40 |
+85 |
程度 |
|||
|
最大電源電圧 |
Vccの |
-0.5 |
4 |
V |
||
|
相対湿度 |
RH |
0 |
85 |
% |
||
電気的特性
|
パラメータ |
シンボル |
分. |
典型的な |
マックス. |
ユニット |
注記 |
|
供給電圧 |
Vcc |
3.135 |
3.465 |
V |
||
|
消費電流 |
ICCの |
430 |
ミリアンペア |
|||
|
消費電力 |
P |
1.5 |
W |
|||
|
送信部 |
||||||
|
入力差動インピーダンス |
Rで |
100 |
Ω |
1 |
||
|
Tx 入力シングルエンド DC 電圧許容差 (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
差動入力電圧振幅 |
ヴィン、pp |
180 |
700 |
mVの |
2 |
|
|
送信禁止電圧 |
VD |
2 |
Vccの |
V |
3 |
|
|
送信イネーブル電圧 |
VJP |
ヴィー |
ヴィー+0.8 |
V |
||
|
受信部 |
||||||
|
シングルエンド出力電圧許容差 |
V |
-0.3 |
4 |
V |
||
|
Rx出力差動電圧 |
ヴォー |
300 |
850 |
mVの |
||
|
Rx 出力の立ち上がり時間と立ち下がり時間 |
Tr/Tf |
30 |
PS |
4 |
||
|
ロスフォルト |
VLOS障害 |
2 |
Vccホスト |
V |
5 |
|
|
LOS 通常 |
VLOS ノルム |
ヴィー |
ヴィー+0.8 |
V |
5 |
|
注記
1. 開始は 100 オームで終了します。
2. TX データ入力ピンに直接接続します。ピンからレーザードライバーICまでのACカップリング。
3. LOS はオープンコレクタ出力です。 4.7k-10kΩはホストボード上でオープンする必要があります。動作はロジック0で、信号損失はロジック1です。最大プルアップ電圧は5.5Vです。
4. OC-192 / SDHによる超音波検査。
5. 10GBASE-LR / LW イーサネット。
光学パラメータ
|
パラメータ |
シンボル |
分. |
典型的な |
マックス. |
ユニット |
注記 |
|
送信部 |
||||||
|
中心波長 |
λt |
1290 |
1310 |
1330 |
nm |
|
|
スペクトル幅 |
△λ |
1 |
海里 |
|||
|
平均光パワー |
パブ |
-8.2 |
0.5 |
dBm |
1 |
|
|
光パワーOMA |
ポマ |
-5.2 |
dBm |
|||
|
レーザーオフパワー |
ポフ |
-30 |
dBmの |
|||
|
消光比 |
人 |
3.5 |
デシベル |
7 |
||
|
消光比 |
ER |
6 |
dB |
6 |
||
|
送信機分散ペナルティ |
TDP |
3.2 |
デシベル |
2 |
||
|
相対強度ノイズ |
リン |
-128 |
dB/ヘルツ |
3 |
||
|
光学的リターンロス許容値 |
20 |
デシベル |
||||
|
受信部 |
||||||
|
中心波長 |
λr |
1260 |
1355 |
nm |
||
|
受信感度 |
セン |
-14.5 |
dBm |
4,7 |
||
|
受信感度 |
セン |
-14.5 |
dBmの |
4,6 |
||
|
ストレス過敏症 (OMA) |
セン聖 |
-10.3 |
dBmの |
4 |
||
|
ロス・アサート |
ロスA |
-25 |
- |
dBmの |
||
|
ロスデザート |
ロスD |
-15 |
dBm |
|||
|
ロスヒステリシス |
ロスH |
0.5 |
デシベル |
|||
|
過負荷 |
土 |
0 |
dBm |
5 |
||
|
受信機の反射率 |
RRXの |
-12 |
デシベル |
|||
注記
1. IEEE802.3ae に準拠したストレス レシーバー テスト条件。 CSRS テストでは、ホスト回路基板が SFF-8431 規格を満たす必要があります。
2. OMA で指定されている、最悪の統合ストレス条件下での受信機の過負荷。
3. OC-192 / SDHによる超音波検査
4. 10GBASE-LR / LWイーサネット
注文情報
|
部品番号 |
説明 |
|
SFP-10G-LR |
10G SFP+ LR 10KM トランシーバー モジュール、ホットプラグ可能、デュプレックス LC、+3.3V、1310nm DFB-LD、シングル モード |
よくある質問
1. 10G LRとは何ですか?
A: D-NET の 10G LR 10KM モジュールは、10-Gb/s シリアル光通信アプリケーション用の光トランシーバ モジュールです。SFP+ モジュールは、SFF-8431、SFF-8432、および IEEE 802.3ae に準拠しています。 10GBASE-LR。
2. 10GBASE-LR はシングルモードですか、それともマルチモードですか?
A: D-NET の 10G SFP+ LR 10KM トランシーバー モジュールはリモート伝送に適しているため、シングルモード ファイバーは主に 10 GBASE-LR SFP + でカバーされ、10GBASE-LR SFP の転送距離は 1 つのポートで最大 10 km です。シングルモードファイバー
