製品の特徴
OSFP シリアル光 インターフェース
●4x100G PAM4リタイム400GAUI-4電気インターフェース
● アクティブ光ケーブル
●4チャンネルVCSELアレイと4チャンネルPINフォトディテクタアレイ
●OM3では最大リンク長60m、OM4では最大リンク長100m
OSFP MSA準拠
●ホットプラグ可能なOSFPフォームファクタ
● OSFPモジュール仕様Rev 5に準拠しています。0
●CMIS 5.2準拠
サポート プロトコル
●IEEE 802.3db準拠
●IEEE 802.3ck準拠
低い 消費電力
●0～70度の温度範囲で8W未満
アプリケーション
● 400GBASE-SR4 400Gイーサネット
●データセンター
人気ラベル: 400g osfp sr4 mm mpo12光トランシーバー、中国400g osfp sr4 mm mpo12光トランシーバーメーカー、サプライヤー、工場, QSFP-40G-ZR4SFP-10G-DWDM-C21-80
絶対最大定格
|
パラメータ |
シンボル |
分 |
マックス |
ユニット |
|
保管温度 |
Tsの |
-40 |
85 |
.C |
|
ケース動作温度品質 |
上 |
0 |
70 |
.C |
|
相対的 湿度（結露なし） |
右の |
15 |
85 |
% |
|
供給電圧 |
仮想CC |
-0.5 |
3.6 |
V |
|
レシーバーダメージ閾値、 レーン |
PRdmgの |
5 |
dBmの |
推奨動作条件
|
パラメータ |
シンボル |
分 |
マックス |
ユニット |
|
動作ケース温度時代 |
上 |
0 |
70 |
.C |
|
相対的 湿度（結露なし） |
右の |
15 |
85 |
% |
|
電源電圧 |
仮想CC |
3.135 |
3.465 |
V |
|
合計 消費電力 |
パソコン |
- |
8 |
W |
|
供給電流 あたり 終わり |
2.55 |
A |
||
|
少し レート |
BR |
425 |
ギガビット/秒 |
|
|
ファイバー長さ OM3の MMFの |
60 |
m |
||
|
ファイバー長さ OM4の MMFの |
100 |
m |
||
|
I2C 時計 頻度 |
0 |
400 |
キロヘルツ |
ノート：
1. 動作電源電圧3.465V、ケース温度70度の条件下で
送信機光インターフェース
|
パラメータ |
シンボル |
分 |
典型的な |
マックス |
ユニット |
|
|
レーンあたりのデータレート |
博士 |
53.125 |
GBdの |
|||
|
変調フォーマット |
PAM4の |
|||||
|
中心波長1 |
λ |
840 |
860 |
868 |
ナノメートル |
|
|
RMSスペクトル幅 |
σ |
0.6 |
ナノメートル |
|||
|
各レーンの平均発射パワー |
平均 |
-4.6 |
4 |
dBmの |
||
|
光パワー OMA、各レーン、最大 |
ポマ |
3.5 |
dBmの |
|||
|
OMAouter、 各レーン分 |
最大（TECQ、TDECQ）<1.8 dB |
最大値 [-2.6 , 最大値(TECQ,TECQ) –4.4] |
dBmの |
|||
|
1.8 < 最大 (TECQ、TDECQ) < 4.4 dB |
||||||
|
送信機と分散アイの閉鎖 （TDECQ）、各レーン |
TDECQの |
4.4 |
デシベル |
|||
|
PAM4（TECQ）のトランスミッターアイクロージャ、各レーン |
テックQ |
4.4 |
デシベル |
|||
|
消光比 |
緊急 |
2.5 |
デシベル |
|||
|
送信機電力変動、各レーン |
2.3 |
dBm |
||||
|
光リターンロス許容範囲 |
オルト |
14 |
デシベル |
|||
|
TX用光パワー無効 |
-30 |
dBmの |
||||
|
エンサークルドフラックスb2 |
19 um で 86% 以上 4.5μmで30%以下 |
|||||
ノート：
1. 使用するレーザーの性能に応じて定義されます。
2. IEC 61280-1-4に従って、タイプA1a.2またはタイプA1a.3、またはA1a.4、50 umファイバーで測定されます。
受信機光インターフェース
|
パラメータ |
シンボル |
分 |
典型的な |
マックス |
ユニット |
|
|
レーンあたりのデータレート |
BRの |
53.125 |
グッド |
|||
|
変調フォーマット |
PAM4の |
|||||
|
中心波長1 |
λ |
842 |
885 |
948 |
ナノメートル |
|
|
ダメージ閾値 |
5 |
dBmの |
||||
|
各レーンの平均受信電力 |
-6.4 |
4 |
dBmの |
|||
|
受信電力、各レーン（OMAouter） |
dBm |
|||||
|
受信機の反射率 |
えー |
デシベル |
||||
|
受信感度、各レーン1 |
RS=最大 (-4.6、TECQ –6.4) |
dBmの |
||||
|
ストレスのかかった受信機の感度、各レーン |
-2 |
dBmの |
||||
|
受信LOS |
主張する |
-15 |
dBmの |
|||
|
アサート解除 |
-7.5 |
dBmの |
||||
|
ヒステリシス |
0.5 |
5 |
デシベル |
|||
ノート：
1. 受信機の感度は参考値であり、TECQ の値を持つ送信機に対して定義されます。TP3 の適合性テスト信号を使用して、BER=2.4E-4 Pre-FEC で測定されます。
注文情報
|
部品番号 |
説明 |
|

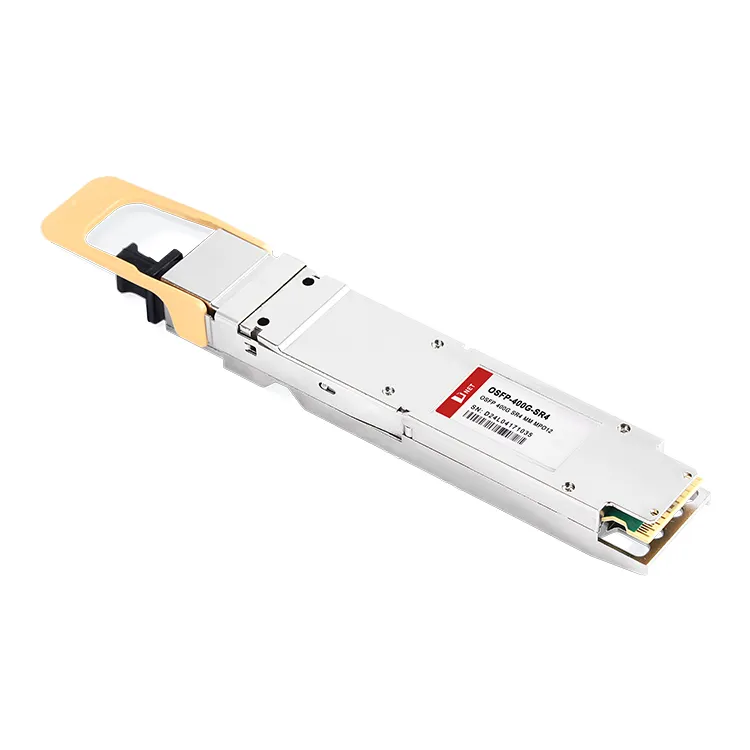

OSFP-400G-SR4 |
400G OSFP SR4、MPO12、100m、850nm、MMF |
