製品詳細

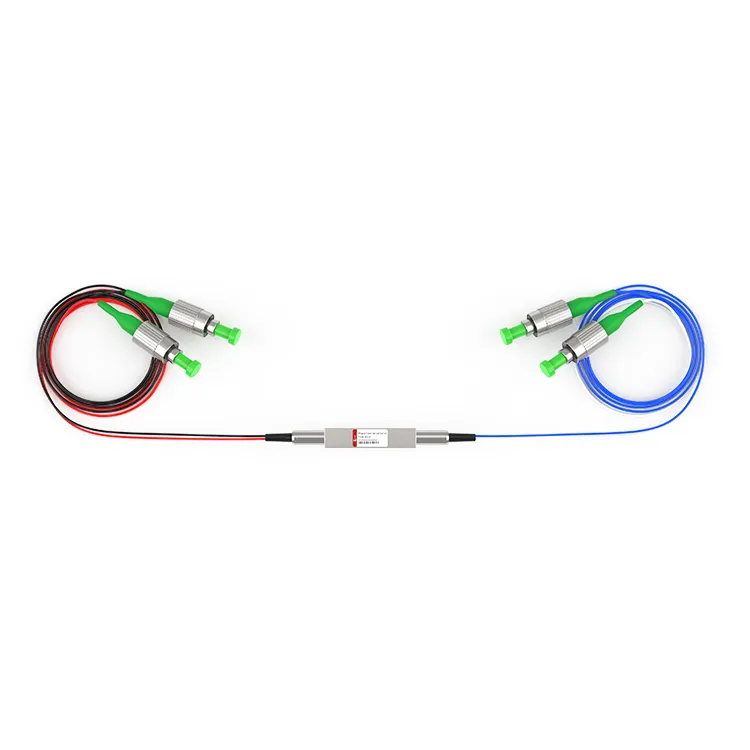

磁気光スイッチは、極めて安定したラッチモードと高い信頼性を備えており、航空宇宙機器、システム監視およびセンシングシステムに広く使用されています。D-NETは、光ファイバー通信機器およびデバイスの研究開発、製造、販売を専門とする工場であり、OEMサービスを提供し、磁気光スイッチはカスタマイズされた生産をサポートできます。
人気ラベル: m2x2 磁気光スイッチ、中国 m2x2 磁気光スイッチ メーカー、サプライヤー、工場
性能仕様
|
パラメーター |
ユニット |
仕様 |
|
波長範囲 |
ナノメートル |
1520 ~ 1580 |
|
テスト波長 |
ナノメートル |
1550 |
|
挿入損失1, 2 |
デシベル |
1.2以下 |
|
TDL |
デシベル |
0.30 以下 |
|
ＰＤＬ |
デシベル |
0.20 以下 |
|
リターンロス |
デシベル |
50以上 |
|
クロストーク |
デシベル |
双方向 20以上 |
|
一方向 35以上 |
||
|
再現性 |
デシベル |
±0.01以下 |
|
切り替え時間 |
私たち |
100以下 |
|
パルス持続時間 |
私たち |
200以上 |
|
耐久性 |
サイクル |
100億以上 |
|
スイッチタイプ |
該当なし |
ラッチング |
|
動作電流 |
ミリアンペア |
200以下 |
|
最大光出力 |
ミリワット |
500以下 |
|
動作温度 |
程度 |
-5 ~ +70 |
|
保管温度 |
程度 |
-40 ~ +85 |
|
寸法 |
んん |
(L)34.0×(W)7.5×(H)7.5 ±0.2 |
注記
1. 室温およびSOPでテストします。
2. コネクタを除き、1ペアのコネクタに対して0.2dB。
機械寸法（単位：mm）
電気駆動
機能図
注文情報
FSW-M2x2-□-□-□-□-□-□-□
|
- □ |
- □ |
- □ |
- □ |
- □ |
- □ |
- □ |
|
スイッチタイプ |
繊維の種類 |
電圧 |
波長 |
チューブタイプ |
ファイバ 長さ |
コネクタ |
|
B: 双方向 U: 一方向 |
SM: SM、9/125 X: その他 |
2.5: 2.5V 5.0 5.0V |
1550: 1550nm X: その他 |
250: 250um 900: 900um X: その他 |
05: 0.5m±5cm 10: 1.0m±5cm X: その他 |
OO: なし FC: FC/PC FA: FC/APC SC: SC/PC SA: SC/APC LC: LC/PC X: その他 |
