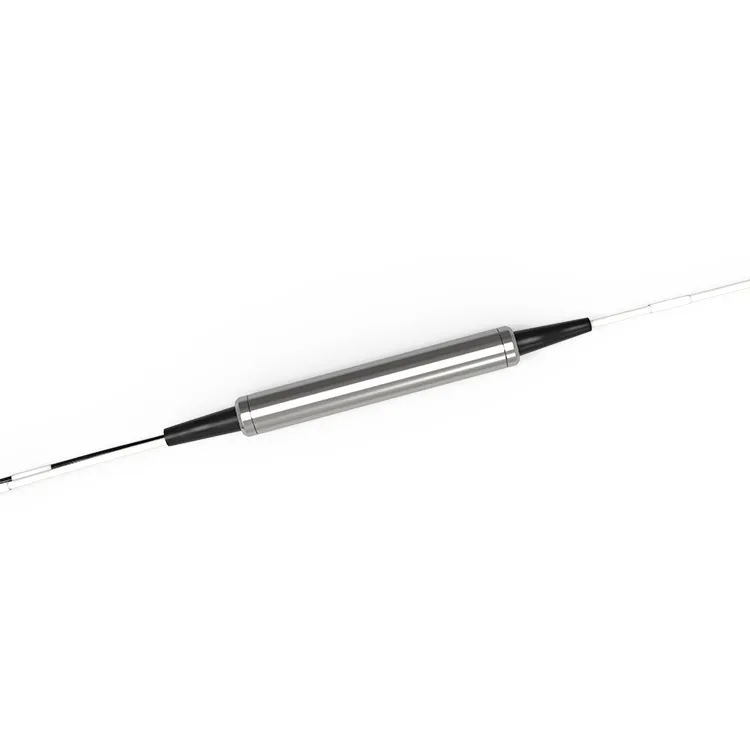

OTDR フィルター 1625nm FWDM コンポーネント

D-NET の OTDR FWDM 1625 コンポーネントは、TFF (薄膜フィルター) テクノロジーを使用しており、挿入損失が低く、優れた信頼性と安定性を備えています。 OTDR 1625 フィルターは、光ファイバーケーブルライン監視システム OTDR に適しています。

お問い合わせを送る

説明

技術的なパラメーター

製品説明

OTDR (Optical Time Domain Reflectometer) は、光ファイバー通信リンクにおける信号の反射と損失を検出するために使用されるテクノロジーです。 FWDM OTDR 1625nm は、1625nm 以外の波長の光信号をフィルタリングするために使用されるフィルタコンポーネントで、単一のファイバで複数の波長の光信号を伝送できる FWDM 技術に適しています。 OTDR FWDM 1625 コンポーネントを使用すると、テスト中に他の波長の信号をフィルタリングして除外し、ターゲット波長の信号のみに焦点を当てることができるため、測定の精度と精度が向上します。

アプリケーション

●光アンプ
●CATV
● OTDR

人気ラベル: OTDR フィルター 1625nm FWDM コンポーネント、中国 OTDR フィルター 1625nm FWDM コンポーネントのメーカー、サプライヤー、工場, 光送信機, 赤外線レンズ, 望遠レンズ, 広角レンズ, ズームレンズ, 魚眼レンズ

製品仕様

波長	TX1625 RX1310/1490/1550nm	テクノロジー	TFF（薄膜フィルター）
通過帯域	1600～1670nm	反射	1260~1580
通過帯域リップル	0.30dB以下	イリノイ州 @ 通過帯域	0.60dB以下
反射帯リップル	0.20dB以下	IL @ リフレクション	0.40dB以下
伝送絶縁（調整チャンネル）	30dB以上	伝送分離 (非調整チャネル)	50dB以上
反射絶縁	15dB以上	偏波依存損失	0.1dB以下
偏波モード分散	0.2ps 以下	熱安定性	0.005N 以下
指向性	50dB以上	リターンロス	45dB以上
光パワーの取り扱い	500mW以下	温度	-40 を 85 度で動作させます 85 度までの保管 -40
ファイバーの種類	SMF-28e	パッケージ寸法	スチール ∮5.5×L34mm ABS 902010nm

注記。
1) すべての仕様はコネクタのないデバイスに基づいており、波長、偏波、温度にわたって保証されています。
2) PMD および波長分散値は設計によって保証されています。
3) 仕様は予告なく変更される場合があります

注文情報

FW	- パッケージ	-コネクタの種類	U/A	-1625	-ファイバーの種類	-繊維の長さ
	S：スチール	0: コネクタなし	U:UPC		9: 0.9mmファイバー	005: 0.5+/-0.1m
	B：ABSボックス	1:LC	A：APC		20:2.0mm	01: 1.0+/-0.1m
	その他	2:SC			30:2.0mm	その他
		3:FC			その他
		4: その他

よくある質問

Q: FWDM OTDR 1625nm の機能は何ですか?

A: OTDR 1625 フィルターの機能は、単一の光ファイバーケーブルを介して複数の光信号の伝送を可能にし、ネットワーク内のデータ伝送の効率と速度を向上させることです。

Q: OTDR とは何ですか?また、どのように機能しますか?

A: OTDR (Optical Time Domain Reflectometer) は、光パルスを使用して光ファイバーケーブルの長さ、減衰、損失特性を測定するデバイスです。高出力のレーザーパルスをファイバーに送信し、反射光を測定してケーブルの状態を判断します。
