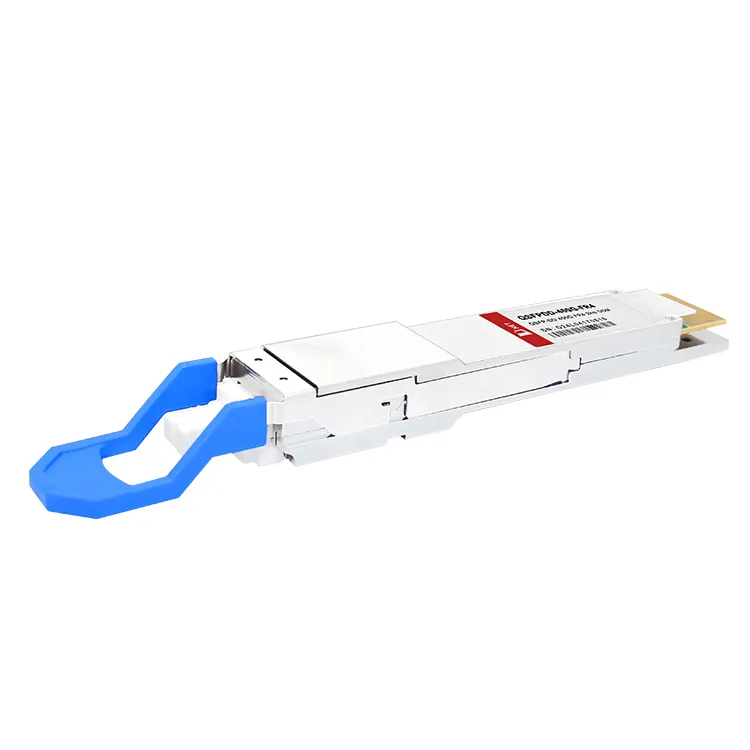

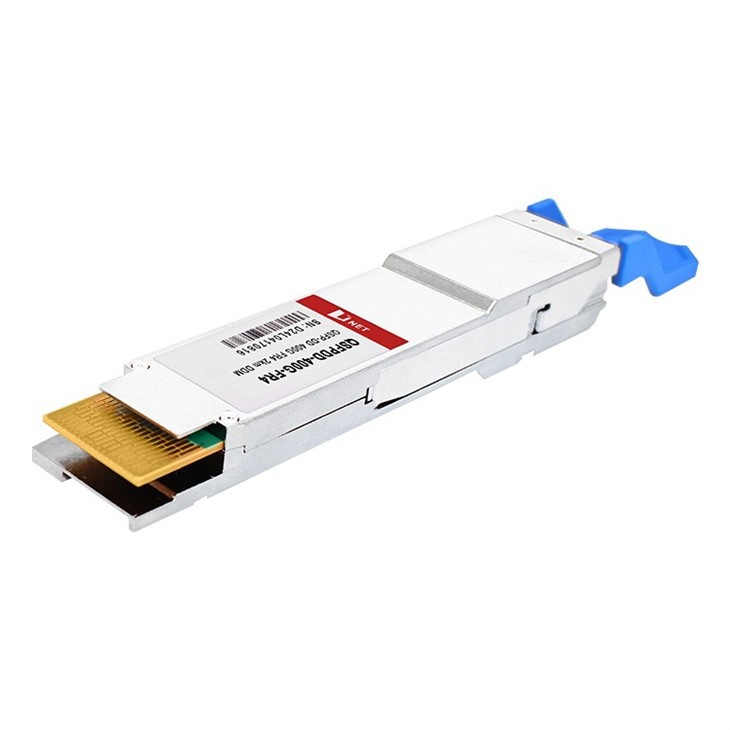

製品の特徴
●QSFP-DD MSA準拠
●4 CWDMレーンMUX/DEMUX設計
●100G Lambda MSA 400G-FR4仕様準拠
●最大消費電力10W
●FEC付きシングルモードファイバー(SMF)で最大2km伝送
●単一+3.3V電源
●デュプレックスLCコネクタ
●RoHS対応
アプリケーション
●400G BASE-FR4イーサネット
●データセンター相互接続
●インフィニバンドインターコネクト
●エンタープライズネットワーキング
人気ラベル: 400g qsfp-dd fr4 2 km 光トランシーバー、中国 400g qsfp-dd fr4 2 km 光トランシーバーのメーカー、サプライヤー、工場, QSFP-40G-ER4SFP-1G-erSFP-10G-BIDI-1490-80QSFP-40G-ZR4SFP-10G-er
絶対最大定格
|
パラメータ |
シンボル |
分 |
マックス |
単位 |
|
保管温度 Rアンジェ |
ツルグ |
-40 |
+85 |
程度 |
|
供給電圧 |
Vcc |
0 |
4 |
V |
|
相対的 湿度 |
RH |
10%～ 90% 結露しないこと |
||
推奨動作条件
|
パラメータ |
シンボル |
分 |
マックス |
単位 |
|
保管温度 Rアンジェ |
ツルグ |
-40 |
+85 |
程度 |
|
供給電圧 |
Vcc |
0 |
4 |
V |
|
相対的 湿度 |
RH |
10%～ 90% 結露しないこと |
||
送信機の光学仕様
|
送信機 パラメータ |
レーン |
分 |
典型的な |
マックス |
単位 |
||||
|
レーンごとの平均発射パワー |
-3.3 |
3.5 |
dBm |
||||||
|
合計平均発射力 |
9.3 |
dBm |
|||||||
|
ダッター光変調 振幅 (OMA 外側)、各レーン |
-0.3 |
3.7 |
dBm |
||||||
|
それぞれの発射力の違い 2 レーン (OMA 外側) |
4 |
dB |
|||||||
|
TX オフ状態でのレーンごとの平均発射パワー |
-20 |
dBm |
|||||||
|
各レーンの OMA 外部マイナス TDECQ の起動電力 ER の場合 4.5dB 以上 ER用<4.5dB |
-1.7 -1.6 |
dBm |
|||||||
|
送信機と分散アイの閉鎖 PAM4、各レーン |
3.4 |
dB |
|||||||
|
消光比 |
3.5 |
dB |
|||||||
|
相対強度ノイズ (OMA) |
-136 |
dB/Hz |
|||||||
|
サイドモード抑制比 (SMSR) |
30 |
dB |
|||||||
|
光学的リターンロス許容値 |
17.1 |
dB |
|||||||
|
送信機の反射率 |
-26 |
dB |
|||||||
|
送信機出力電力監視精度 |
-3 |
3 |
dB |
||||||
|
TDECQ-10*log10(Ceq)、各レーン |
3.4 |
dB |
|||||||
|
送信機の遷移時間 |
17 |
ps |
|||||||
高速電気仕様
|
パラメータ |
分 |
典型的な |
マックス |
単位 注意事項 |
|
|
受信機の電気出力特性 で TP4 |
|||||
|
レーンごとの信号速度 |
26.5625 |
GBd |
|||
|
ACコモンモード出力 電圧 (RMS) |
17.5 |
mV |
|||
|
差動ピークツーピーク出力電圧 |
900 |
mV |
|||
|
近端ESMW（アイ対称性） マスク幅) |
0.265 |
UI |
|||
|
ニアエンドアイの高さ、差 |
70 |
mV |
|||
|
遠端 ESMW (アイ対称性) マスク幅) |
0.2 |
UI |
|||
|
遠端アイの高さ、差 |
30 |
mV |
|||
|
遠端プリカーサー ISl 比 |
-4.5 |
2.5 |
% |
||
|
9.5-0.37f |
dB |
0.01-8GHz |
|||
|
4.75-7.4ログ 10 (f/14) |
dB |
8-19 GHz |
|||
|
ディファレンシャルモード共通 |
22-20(f/25.78) |
dB |
0.01-12.89GHz |
||
|
15-6ログ 10 (f/25.78) |
dB |
12.89-19 GHz |
|||
|
差動終端の不一致 |
10 |
% |
|||
|
移行時間 (最小、20% ～ 80%) |
9.5 |
ps |
|||
|
DCコモンモード電圧 |
-350 |
2850 |
mV |
||
|
送信機の電気 入力特性s TP1で |
|||||
|
レーンごとの信号速度 |
26.5625 |
GBd |
|||
|
差動 pk-pk 入力電圧許容差 |
900 |
mV |
|||
|
9.5-0.37f |
dB |
0.01-8GHz |
|||
|
4.75-7.4log 10 (f/14) |
dB |
8-19 GHz |
|||
|
22-20(f/25.78) |
dB |
0.01-12.89GHz |
|||
|
15-6ログ10 (f/25.78) |
dB |
12.89-19 GHz |
|||
|
差動終端の不一致 |
10 |
% |
|||
|
モジュールストレス入力テスト |
セクションごと 120E.3.4.1 IEEE802.3bs |
||||
|
シングルエンド電圧許容範囲 |
-0.4 |
3.3 |
V |
||
|
コモンモード電圧 |
-350 |
2850 |
mV |
||
注文情報
|
部品番号 |
説明 |
|
QDD-400G-FR4 |
400G QSFP-DD FR4 光トランシーバー |
よくある質問
Q: 400G QSFP-DD FR4 はホットプラグをサポートしていますか?
Q: 400G QSFP-DD FR4 はどこまでデータを送信できますか?
Q: 400G QSFP-DD FR4 はどのように伝送されますか?
