特徴
●10GHz ITUグリッド、Cバンド
●DWDM EML送信機、APD光検出器
●SMF接続伝送距離最大80km
● SFF 8472 準拠のデジタル診断モニタリング インターフェイスを搭載
●消費電力<1.5W
●RoHS対応
アプリケーション
●10GBASE-ZR/ZWイーサネット
● ソネット OC-192/SDH
●10Gファイバーチャネル
● DWDM ネットワーク
製品詳細

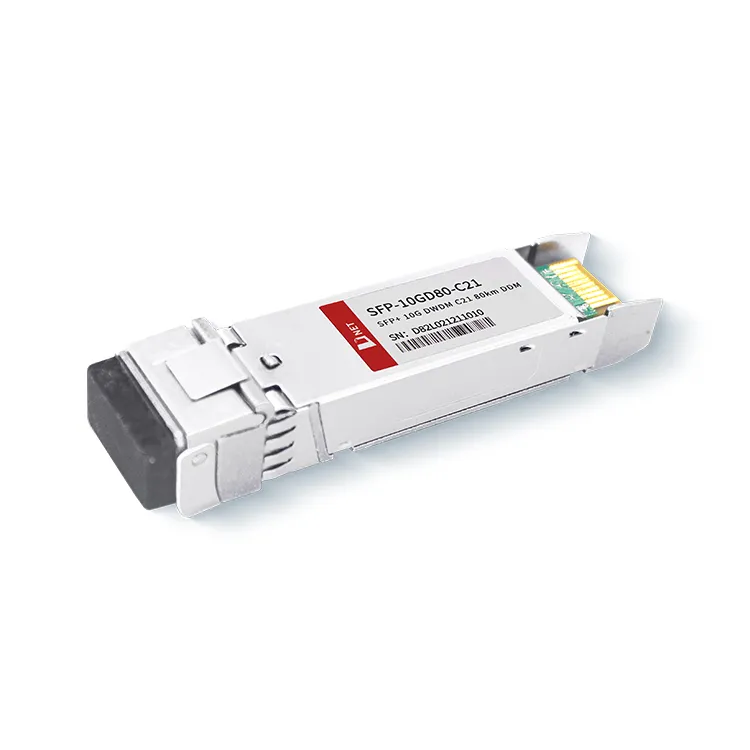

SFP-10GD80-C21 は 10Gb/s シリアル光通信アプリケーション向けに設計されており、10Gb/s シリアル電気データ ストリームを対応する 10Gb/s 光出力信号に変換したり、その逆の変換を行ったりします。 10Gb/秒の光入力信号を 10Gb/秒のシリアル電気データ ストリームに変換します。 DWDM EML (電界吸収変調レーザー) 送信機と APD (アバランシェフォトダイオード) 光検出器を採用しています。金属シェルの使用により電磁干渉を最小限に抑え、RoHS規格に準拠しています。
人気ラベル: SFP+10G DWDM C21 80km、中国 SFP+10G DWDM C21 80km のメーカー、サプライヤー、工場, SFP-10G-DWDM-C21-40, SFP-10G-DWDM-C21-80, SFP-10G-DWDM-C60-40, SFP-10G-DWDM-C60-80
絶対最大定格
|
パラメータ |
シンボル |
分. |
典型的な |
マックス. |
ユニット |
|
保管温度 |
TS |
-40 |
+85 |
程度 |
|
|
ケース動作温度 |
TA |
0 |
70 |
程度 |
|
|
最大電源電圧 |
Vccの |
-0.5 |
4 |
V |
|
|
相対湿度 |
右の |
0 |
85 |
% |
電気的特性
(トップ=0 ～ 70度、VCC=3.135 ～ 3.465 ボルト)
|
パラメータ |
シンボル |
分. |
典型的な |
マックス. |
ユニット |
注記 |
|
供給電圧 |
Vccの |
3.135 |
3.465 |
V |
||
|
消費電流 |
ICCの |
450 |
ミリアンペア |
|||
|
消費電力 |
P |
1.5 |
W |
|||
|
送信部 |
||||||
|
入力差動インピーダンス |
Rで |
100 |
Ω |
1 |
||
|
Tx 入力シングルエンド DC 電圧許容差 (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
差動入力電圧振幅 |
ヴィン、pp |
180 |
700 |
mVの |
2 |
|
|
送信禁止電圧 |
VD |
2 |
Vccの |
V |
3 |
|
|
送信イネーブル電圧 |
VJP |
ヴィー |
ヴィー+0.8 |
V |
||
|
受信部 |
||||||
|
シングルエンド出力電圧許容差 |
V |
-0.3 |
4 |
V |
||
|
Rx出力差動電圧 |
ヴォー |
300 |
850 |
mV |
||
|
Rx 出力の立ち上がり時間と立ち下がり時間 |
Tr/Tf |
30 |
ps |
4 |
||
|
ロスフォルト |
VLOS障害 |
2 |
Vccのホスト |
V |
5 |
|
|
LOS 通常 |
VLOS ノルム |
ヴィー |
ヴィー+0.8 |
V |
5 |
|
注記
1. TX データ入力ピンに直接接続されます。ピンからレーザードライバーICへのAC結合。
2. 20%-80%
3. 100 オームの差動終端。
4. LOS はオープンコレクタ出力です。ホストボード上で 4.7k – 10kΩ でプルアップする必要があります。通常の動作はロジック 0 です。信号損失はロジック 1 です。最大プルアップ電圧は 5.5V です。
光学パラメータ
(トップ=0 ～ 70度、VCC=3.135 ～ 3.465 ボルト)
|
パラメータ |
シンボル |
分. |
典型的な |
マックス. |
ユニット |
注記 |
|
送信部 |
||||||
|
光波長の寿命 |
λ |
X-100 |
X |
X+100 |
午後 |
|
|
光の波長 - 生命の始まり |
λ |
X-25 |
X |
X+25 |
午後 |
|
|
平均光パワー |
パブ |
0 |
+5 |
dBmの |
1 |
|
|
レーザーオフパワー |
ポフ |
-30 |
dBm |
|||
|
消光比 |
人 |
8.2 |
デシベル |
|||
|
送信機分散ペナルティ |
TDPの |
3.0 |
デシベル |
2 |
||
|
相対強度ノイズ |
リン |
-128 |
dB/ヘルツ |
3 |
||
|
光学的リターンロス許容値 |
20 |
dB |
||||
|
受信部 |
||||||
|
中心波長 |
λr |
1480 |
1565 |
海里 |
||
|
ロス・アサート |
ロスA |
-40 |
- |
dBm |
||
|
ロスデザート |
ロスD |
-24 |
dBmの |
|||
|
ロスヒステリシス |
ロスH |
0.5 |
デシベル |
|||
|
過負荷 |
土 |
-7 |
dBmの |
5 |
||
|
受信機の反射率 |
RRXの |
-12 |
デシベル |
|||
注記
1. 12dB の反射。
2. IEEE802.3ae に準拠したストレス受信機テストの条件。 CSRS テストでは、ホストボードが SFF-8431 に準拠している必要があります。
3. OMA で指定された受信機の過負荷、および最悪の総合的なストレス条件下。
注文情報
|
部品番号 |
説明 |
|
SFP-10GD80-C21 |
10Gb/秒 80km DWDM SFP+ トランシーバー ホットプラグ可能、デュプレックス LC、+3.3V、100GHz、DWDM EML&APD、シングル モード |
よくある質問
1. 10G dwdm 80km とは何ですか?
A: 10G DWDM 80km は、DWDM を使用して 80km の距離にわたって 10G の速度でデータを送信できる一種の光通信技術を指します。 DWDM は、それぞれが異なる波長で伝送される複数の光信号を結合し、単一の光ファイバーで送信できるようにする技術です。これにより、利用可能な帯域幅を効率的に利用できるようになり、光ファイバー ネットワークの容量が増加します。
2. CWDM と DWDM SFP の違いは何ですか?
A: CWDM SFP の波長範囲は 1270-1610 nm です。最大伝送距離は120kmです。ただし、DWDM SFP の最大波長は 1620 nm、最大伝送距離は 200 km です。
