製品詳細

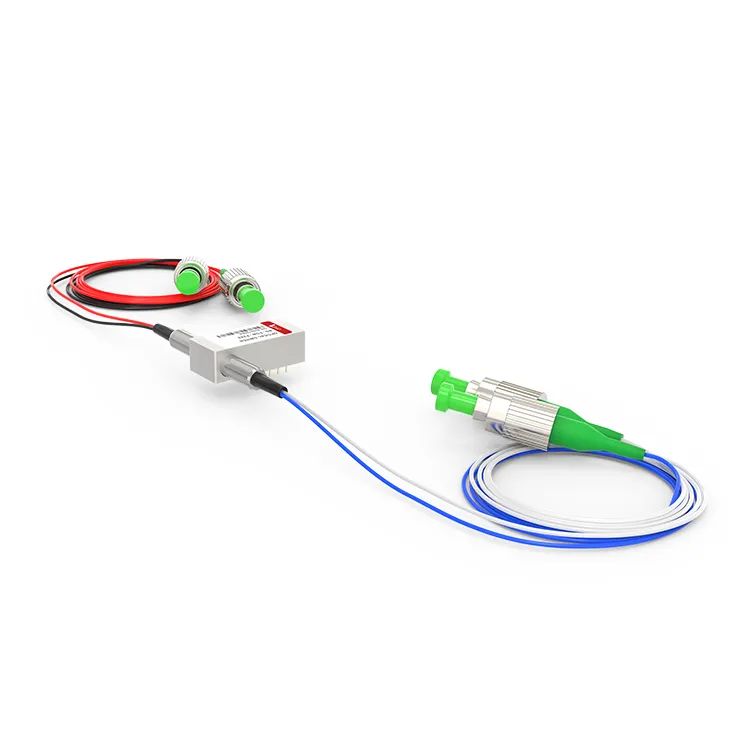

F2X2 オプトメカニカル スイッチは、入力光信号を送信またはブロックして、光チャネルを出力光ファイバに接続することによって動作します。ラッチ バージョンは、駆動信号が除去された後でも選択された光路を維持しますが、非ラッチ バージョンは、電源が失われるとデフォルトでオンまたはオフの位置になります。 F2X2メカニカル光スイッチは、1.0dB未満の挿入損失と素早い応答時間を誇り、ナノ秒レベルでの光信号の切り替えを可能にし、高速伝送の要求を満たします。
人気ラベル: f2x2 光機械式光スイッチ、中国 f2x2 光機械式光スイッチ メーカー、サプライヤー、工場, 機械的な光スイッチ
製品仕様
|
動作波長 |
1240～1680nm(SM) |
挿入損失 |
1.0dB以下 |
|
波長依存損失 |
0.25dB以下 |
偏波依存損失 |
0.05dB以下 |
|
温度依存性損失 |
0.20dB以下 |
リターンロス |
SM 55dB以上 |
|
クロストーク |
SM 70dB以上 |
切り替え時間 |
8ms以下 |
|
再現性 |
±0.02dB以下 |
耐久性 |
10以上7 回 |
|
動作電圧 |
3または5V |
スイッチの種類 |
ノンラッチ式/ラッチング式 |
|
動作温度 |
－20～＋70度 |
保管温度 |
－40～＋85度 |
|
光パワー |
500mW以下 |
寸法 |
27.0長さ×幅12.5×高さ8.4mm |
ピン配置
|
タイプ |
光ルート |
電気駆動装置 |
状態センサー |
||||||
|
F2×2 |
ピン1 |
ピン5 |
ピン6 |
ピン10 |
ピン 2-3 |
ピン 3-4 |
ピン 7-8 |
ピン 8-9 |
|
|
ラッチング |
P1-P4,P2-P3 |
-- |
-- |
グランド |
V＋ |
近い |
開ける |
開ける |
近い |
|
P1-P3,P2-P4 |
V＋ |
グランド |
-- |
-- |
開ける |
近い |
近い |
開ける |
|
|
ノンラッチング |
P1-P4,P2-P3 |
-- |
-- |
-- |
-- |
近い |
開ける |
開ける |
近い |
|
P1-P3,P2-P4 |
V＋ |
-- |
-- |
グランド |
開ける |
近い |
近い |
開ける |
|
機械寸法（単位：mm）
光ルート
注文情報
|
RD-FSW |
-F2X2- |
-波長- |
-スイッチタイプ- |
-電圧- |
-ファイバータイプ- |
-パッケージ- |
-繊維長- |
-コネクタ- |
|
|
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 スペシャル＝0 |
ラッチング＝1 ノンラッチ＝2 MINIラッチング＝3 MINI ノンラッチング＝4 スペシャル＝0 |
3V=3 5V=5 スペシャル＝0 |
SM28=1 50/125=5 62.5/125=6 スペシャル＝0 |
裸のファイバー=1 900um チューブ=3 スペシャル＝0 |
0.25m=1 0.5m=2 1.0m=3 スペシャル＝0 |
なし=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 デュプレックス LC=8 スペシャル＝0 |
